腕表大日历显示功能的基础知识
11回复

腕表的大日历显示如今已经成为一种相当实用,而且被很多品牌推崇的一项基础功能。此项功能之所以会被广泛应用和推崇,原因是大日历可以为佩戴者提供最准确最容易被读取的日历信息。大日历已经成为了各品牌标志性的产物,大家比拼的是“你的日历字体大,我大日历字体更大”。那么作为普通消费者,特别是年纪稍大的人群会偏爱于此项功能,而作为品牌会别出心裁的创造出不同的大日历结构,从而达到日历字体最大化效果。朗格作为此项功能最具有代表性的品牌,让大日历潮流席卷了整个制表业。
外观特征
腕表的大日历显示在外观上最明显的特征是表盘的特定点位上,在一个尺寸很大的窗口内,由十位数字和个位数字组成了当天的日历,从直观上看很像腕表张了一双大眼睛,具有代表性的如朗格2点位双窗口大日历。所谓双窗口是指大日历的日历数字由两个相对的独立窗口来显示;所谓全窗口是指大日历的日历数字显示窗口是个全开放式的,此时可以看到印有两个日历数字盘之间的缝隙。
每个品牌的大日历显示在外观上的区别除了窗口设置方式以外,在字体尺寸方面上也是有细微差别的,而这正是大日历显示功能被发明的初衷—最大日历。我认为对于大日历机构的设计思路来说最关键的要素有两点:第一点是如何做到日历字体最大化;第二点是让大日历在盘面的位置与其它功能形成最优搭档。
技术特征
大日历显示的机构类型可以通过日历十位数字与个位数字的设置方式分为以下三类:环盘叠层式、双盘并列式和双盘同轴式。这三个类型基本上可以涵盖了目前市面上可以见到的所有品牌大日历显示机构,那么它们之间其实也存在着共性,也就是它们共有的机构特征:
1.大日历显示机构的动力源来自于机芯内每12小时旋转一周的时轮;
2.在时轮带动下,每24小时转动一周的换日轮,尤其是与换日轮同轴心设置的换日拨头也会同步转动;

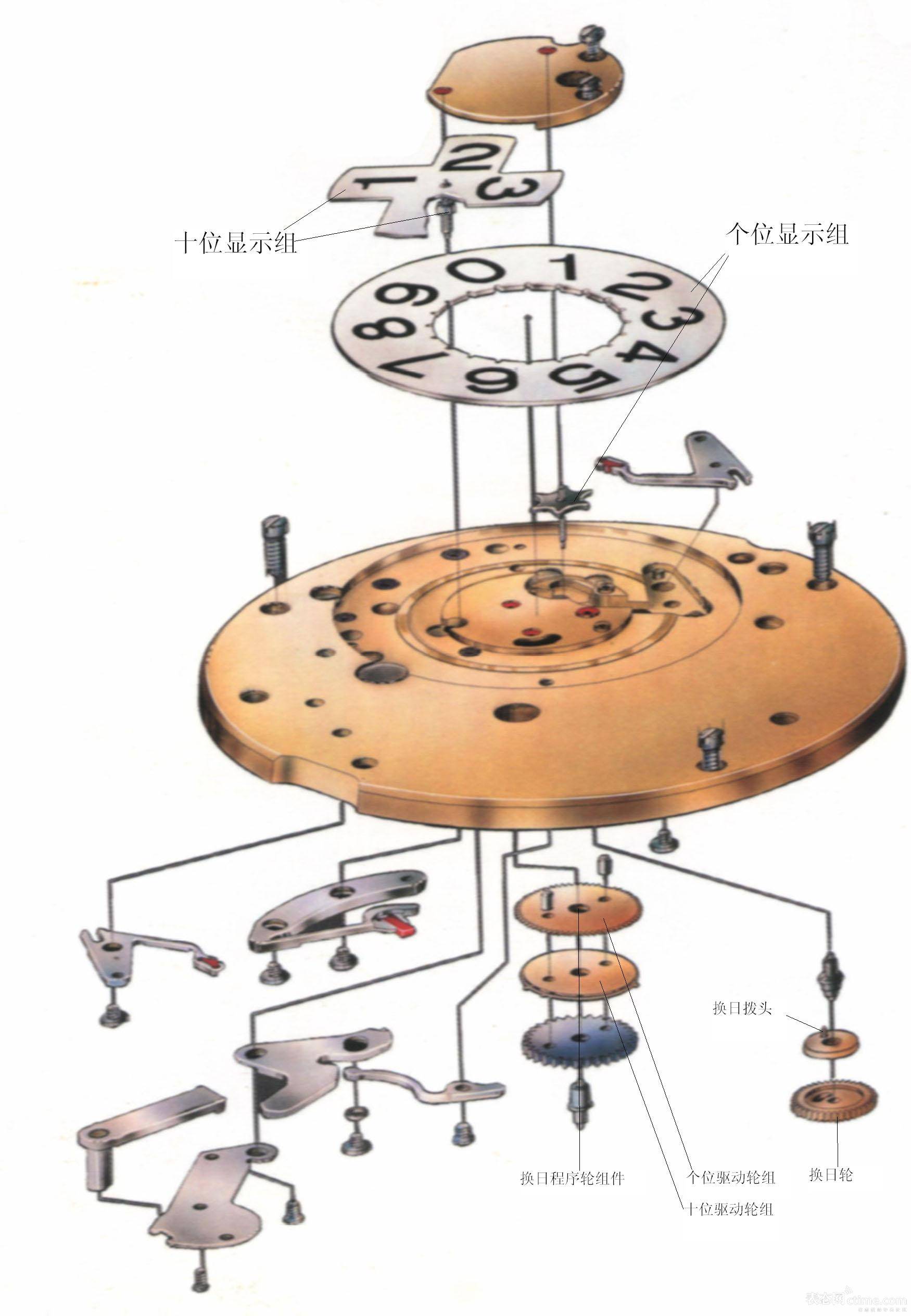

3.大日历的个位与十位显示数字之所以可以有条不紊的转换日历,所依靠的核心是换日程序轮组件,此组件需要结构设计师通过严格的轮系计算,以便将组件分成了个位驱动轮、十位驱动轮与被驱动日历轮;
4.大日历包含了个位显示组--个位盘与个位轮、十位显示组--十位盘与十位轮,此部分是大日历机构最重要的设计核心。

这段文字很有趣,就是看起来太累了。谢谢曹工

danielzhang 发表于 2014-4-5 21:04


这段文字很有趣,就是看起来太累了。谢谢曹工
可以请编辑美化加工一下。

好资料,好好学习

HTC最早的屏幕设置是否就是参考了这个

补一篇拙作,狗尾续貂


JUMP!JUST DO IT!

作者:朱磊


早在大型钟和怀表时代,窗口跳时功能就已经出现在时计的表面上。现存较早的跳时大钟,就有1814年建造的德国德累斯顿森帕歌剧院的5分钟跳时数字钟。此钟的设计者,正式大名鼎鼎的阿道夫朗格的岳父大人。而最早出现的飞返跳动指针的怀表则是在1820年问世。当时这个有着扇面设计的怀表还引起了不小的轰动。

在古老的钟表上,无数的日期,星期,或者月份都在窗口背后循环显示着数字。严格意义来讲,窗口显示只是指针指示的变种而已。所以在当时的技术条件下,这类跳时实际上是一种由齿轮平缓转动带动显示盘运行的“走时”罢了。之后技术进步,便出现了能量从续集到释放的设计。线状弹簧成为必不可少的部件之一。1924年在早期的爱彼腕表上,一种双窗口的长方形跳时功能被研发出来。小时的窗口数字盘通过缓慢的滑坡齿来积累能量,到达相应的位置后,数字盘轻盈的跳动到正确的位置。而下面的分钟盘则是缓慢运行的,犹如分钟的指针。这个经典的设计,如今也被运用到了爱彼的三问跳时腕表上。

真正掌握窗口“快速跳”的技术的,则是劳力士在1945年发布了著名的日期窗----DATEJUST功能。这应该是手表上第一个日期快跳功能的窗口(更早出现的是1915年HENRY MOSER设计的窗口式星期跳动功能腕表),区别于普通品牌需要3,4个小时的慢爬功能来说,劳力士的快跳仅仅需要20分钟便可完成日历转换。而从六十年代劳力士设计采用1560机芯更是掌握了“瞬间跳”的功能,一个偏心圆凸轮和一个杠杆穿孔的红宝石搭配,顶起拨动日期结构,当顶到凸轮的最高点的瞬间掉下,来控制跳动的具体时间,让日期能在零点几秒的瞬间怕的一下跳过,这“啪”的一声,决定了劳力士在日后的岁月里,一直掌控着着日期星期部分最先进最稳妥的跳动结构。

机械腕表复兴后,现代最有名的跳时表,是俗称为“独眼龙”的百达翡3969。这个桶型外壳带有迷人的Art Deco式轮廓,类似于1929年制造的古董款式。表背雕刻着限量号码和纪念Patek Philippe公司成立150周年的文字。3969的面盘采用了银质的乳白色,并配备了铁轨式的分钟刻度。小时通过12点位置跳字窗完成,分钟为 Breguet式指针。从内部构造看,主次两个尖齿星轮相互搭配控制的十字架支撑圆盘掌控了这个简单有效的小时跳动机构。这个款式生产了2000只18K黄金版,150只18K白金外壳版,50只950铂金外壳 。和百达翡丽3960一样,作为最常见的150周年纪念,3969曾经在拍卖会上大露风头,价格曾经一路攀升,一直一货难求。即使如今行情不佳的时候,3969也是金屋藏娇,难得一现。

从机械结构上分析,普通结构的跳(小)时装置大多数是在传统的分针轮上加装一个弧形凸轮,当它慢慢顶开跳时机制的同时,跳时机制上的弧形齿带动活动的分针轮部,分针轮部由线性弹簧带动的齿轮连动,它主要的功能是让弹跳的分针不会前后晃动,和辅助指针弹跳时的稳定性。当弧形凸轮的顶点通过跳时机制时,由于跳时机制受到主弹簧的驱动,弹向弧形凸轮上的低点,在此同时,跳时机制上有一带簧的活动推片,它会瞬间推动小时标示盘一格,由定位档仔固定,当跳时机制由弧形凸轮顶到顶点时,分针轮部上的分针是在59分位置,当跳时机制通过顶点撞向弧形凸轮的低点,此时跳时机制上的弧形齿把分针轮部上的分针从右边的59分,逆时针方向弹跳到左边的0分,分针的来回只有180度。所以面盘上的分针走半圈就弹跳到原点,小时盘也会进位一格。 此种跳时表也称独眼龙,较为常见. 在其结构设计上并不复杂,它在中心分轮上加装一片凸点,当它转一圈60分钟,它的凸点拨动12齿的主星形轮一格,主星形轮由一强力簧固定,当凸轮带动主星形轮的齿尖通过主弹簧的顶点,借由强力簧的压力,使主星形轮快速跳一格并定位;此时,主星形轮和互相连接的12齿的次星形轮产生连动,而前进一格,由次弹簧簧定位。次星形轮上固定一片钟点标示盘,每前进一格即进位一小时。此种结构较简单,所以在钟点的变换时(即59分钟后)一般会有一点一点的位差。


近年来出现的跳时表,也有几只好玩:譬如瑞宝的Digiteur MSA。Digiteur MSA其实是Montre sans Aiguilles的缩写, 意即watch without hands。其实现代世面上三窗的“纯”跳时表并不多见,那些70年代和LED&LCD电子表竞争失败的多窗口跳时表,留下的真正硕果已经很少。瑞宝的Digiteur MSA算是做的有个性的一款。此矩形表款 Digiteur 采用由瑞宝表修改制作且符合瑞宝表质量标准的 FEF130 机芯,这样的时间显示风格不禁让人想起腕表历史的重要年代;数字印刷盘旋转似地显示时、分、秒指示。随着每六十分钟的时间流逝,小时轮盘会顺序的跳动,而其它两个显示盘也会规律性的转动。FEF130机芯来自于瑞士 Fleurier 的小镇 Val de Travers , 1932 年,厂家被 Ebauches SA 收购。而Ebauches SA 集团则于1979年倒闭。经典成为回忆,而如今,借助瑞宝的复古力量,我们才又可以看到昔日经典的重演。

另一支更有个性的跳时表是1988年Gerald Genta推出的Gefica,这是一款专为狩猎者所设计的跳时加飞返腕表,首创采用青铜表壳材质,原意乃为追求隐匿性,因为青铜不会反光,因而能避免反射阳光而失去狩猎先机。Gefica Safari 的真实跳动构造其实是一种采用了滑齿的齿轮。如同爬坡一般,随着咬合的部分被一点点推高,到达尖端的时候忽然落下,完成精确的跳时动作。这样的设计和DATEJUST有着异曲同工之妙。这只腕表戏剧性的采用了小时跳动窗口和分众飞返功能,玩赏的乐趣十足。

对于跳时表来说,准确快速的跳动就是成功,然而可以说多年来跳时结构作为一个相对简单的设计,一直没有被真正意义上突破过。然而作为现代机械设计和机械美学艺术的翘楚,朗格今年出乎意料的再SIHH之后推出了一款惊世骇俗之作:Lange Zeitwerk。Lange Zeitwerk最大的特征,就是双窗齐跳。或者说就是一个小时盘和两个数位的分钟盘在瞬间完成一起跳跃的动作。腕表每个小时须同时将三个数字盘全部向前推进一次,此一动作需要有足够充份的发条能量来完成推动。Lange Zeitwerk的设计了一个特长主发条的全新发条盒。这个发条很类似31DAYS的感觉。Lange Zeitwerk的上链与众不同,和从前的上链紧回链松的特征完全相反。腕表上链的时候渉及磨擦系数较高的发条盒轴承,但在主发条盒渐渐松开的时候,发条盒齿轮会转向磨擦最小的轴承。这样便可有更大的扭距来驱动腕表及推动小时数字盘和分钟数字盘装置于发条盒齿轮和摆轮之间的恒动力擒纵系统,则充当小时和分钟跳前的调节器Lange Zeitwerk的平衡能量之举。当数字盘加速和截停时所产生的力量远超出机芯一般遇到的强度。在平衡发条力矩方面,恒定动力擒纵系统起到重大的作用。在腕表自主运行的整整36个小时期间,不论主发条盒上链状况为何,都不受到忽然耗能的影响,全程以平均的动力动力驱动摆轮,保证腕表的走时精准。这个设计也有些类似于31DAYS。对于崇拜复杂机械运行和机械艺术的人来说,Lange Zeitwerk 绝对是一个梦想。
